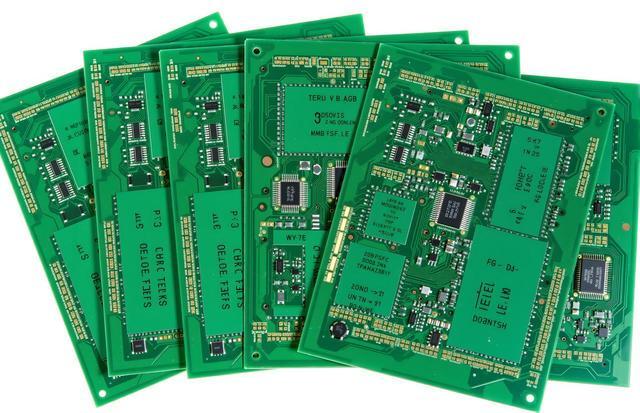

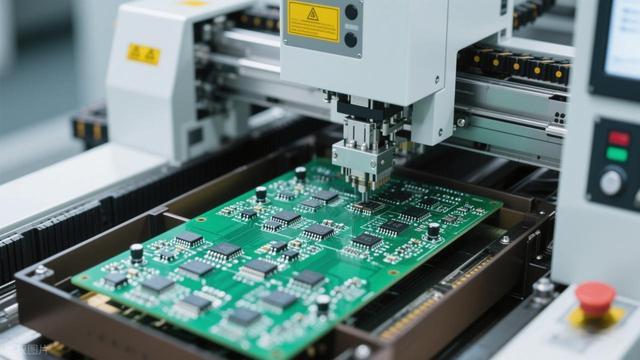

给大家普及一个知识:你手里的 iPhone,拆开后盖,里面那块绿色的薄板,就是 PCB 电路板。所有的芯片、电容、电阻,全靠它连在一起。没有这块板子,一千美元的手机就是一堆废铜烂铁。

全球 PCB 产值超过800亿美元。中国占了一半以上,产值超过400亿美元,是世界第一大生产国。
这个第一听着很威风。细看不是那么回事。低端的单面板、双面板,中国随便做。高端的 HDI 板(高密度互连板)、IC 封装基板,2015年之前基本是日本和韩国的天下。广州黄埔,中国 PCB 产业向高端突破的一个关键据点,十年间从替人代工的配角,变成了让日本旗胜和韩国三星电机都开始紧张的对手。
这个故事不太像传统的逆袭爽文。它更像一群人在暗处啃骨头。
PCB 是个什么东西?简单说,就是电子设备的「骨架加血管」。芯片是大脑,PCB 就是连接大脑和四肢的神经系统。手机、服务器、新能源车、基站、医疗设备,从你家的路由器到太空里的卫星,全都离不开它。
2006年,中国 PCB 产值超过日本,成了全球第一。可这个「第一」是靠量堆出来的。做的大多是低层数的多层板和简单的双面板,技术含量不高,利润薄。打个比方:你虽然是全世界盖房子最多的,但盖的全是平房。摩天大楼的技术在别人手里。
摩天大楼在谁手里?
日本旗胜。NOK 集团下面的子公司,全球最大的 FPC(柔性电路板)制造商。苹果 iPhone 里面的柔性电路板,很长一段时间主要就是旗胜供的。它在珠海、苏州都有工厂,产能布在中国,技术根留在日本。你帮它生产,学不到核心工艺。
韩国三星电机。背靠三星集团,IC 载板和高端 HDI 做得很强,HDI 技术从90年代就开始积累,比中国大陆企业早了至少十五年。
还有台湾的欣兴电子、日本的 Ibiden、揖斐电。这些名字大众不熟,在业内个个是大佬。高端 PCB 的核心技术,从基础材料到设备到工艺,2010年前中国大陆企业几乎插不进去。
那时候的场景是什么样的?
2008年前后,广州黄埔科学城里有一些中小型 PCB 工厂。做什么活?帮人打样、做小批量板。客户把设计图纸发过来,工厂照着图纸把板子做出来,发回去。技术门槛不高,比的就是速度和价格。24小时交货,价格往骨头里压。

一块高端 HDI 板,日本企业卖给终端客户的价格,是中国企业同类产品的3倍以上。不是日本人黑心,是你做不了那个精度。
HDI 板有什么不一样?传统 PCB 用机械钻头打孔,孔径最小做到0.2毫米左右。HDI 用激光钻孔,孔径0.1毫米甚至更小,跟头发丝差不多。这些微小的孔叫盲孔、埋孔,藏在板子内部不同层之间,让信号在极小的空间里高速传输。做这种板子,难的不是打孔本身,是对位精度。板子高温压合的时候会膨胀收缩,偏差超过几十微米,上下两层的线路就接不上了,整块板报废。
几十微米什么概念?一根头发直径大概70微米。你的误差不能超过半根头发。
这就是为什么日韩企业能卖高价。他们把良率做到90%以上的时候,中国企业还在60%左右挣扎。每10块板子里废掉4块,成本怎么打?
做这行的人有句话:「PCB 是电子产业的空气,你感受不到它,但离开就死。」
广东省电子电路行业的统计数据显示,2010年前后,珠三角地区做高端 HDI 的企业不到10家,加起来的产能占全球不到3%。这生意的肉,90%以上被日韩台企业吃着。
黄埔这边最早做出名堂的是兴森科技。
创始人邱醒亚,南华大学出来的,90年代初在广州普林电路打过工,又去了一家叫广州快捷线路板的公司做总经理。1999年,他自己出来创业,在深圳注册了兴森快捷。
邱醒亚选了一个别人看不上的赛道:PCB 样板。
什么叫样板?就是在大批量生产之前,先做几块出来验证设计。华为设计一款新基站的电路板,不可能一上来就开模做一万块,先做10块、20块试试。这个"试试"的活,量小、品种杂、交期紧,大厂不愿意干。邱醒亚干了。
他把24小时交货做成了标准。客户头天晚上把图纸发过来,第二天就能拿到板子。这个速度在当时很夸张。怎么做到的?不是技术多领先,是玩命。邱醒亚自己的说法是"5加2",一周七天不休息。产线三班倒,连轴转。
2006年,兴森在广州黄埔科学城设了全资子公司,建了新生产基地。选址黄埔不是偶然。科学城那时候正在招商引资,给税收优惠,给土地指标。周边有华星光电、视源电子这些大客户,距离近,响应快。
2010年,兴森科技在深交所上市。PCB 样板这个赛道的老大坐稳了。
然后邱醒亚做了个让很多人看不懂的决定。
2013年,他宣布要做 IC 封装基板。

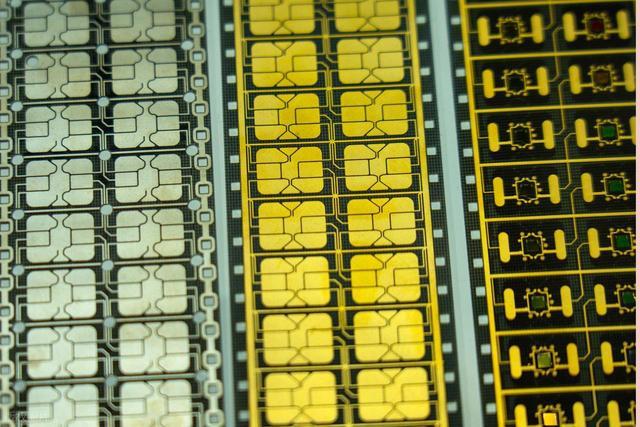

IC 封装基板是什么?简单说,就是 PCB 的最高阶形态。芯片封装的时候需要一块基板把芯片和外面的电路连起来。这块基板的线宽精度要做到几十微米甚至十几微米,比普通 PCB 精密十倍以上。全世界能做这个东西的企业,数得出来:日本 Ibiden、味之素(提供核心的 ABF 膜材料)、台湾欣兴电子、韩国三星电机。大陆企业?2013年的时候,一家都没有量产能力。

邱醒亚的团队去日本考察过。回来之后内部开会,有人说这东西投入太大、回报周期太长,不如把样板业务做深做透。邱醒亚的原话据说是:「老是做样板,天花板就在那儿。」
决定下了。兴森在珠海拿地建 IC 封装基板工厂,广州黄埔这边同步搞研发。总投资额算起来超过30亿。
这个赌注押得很大。
同一时期,黄埔区还冒出了另一家值得说的企业:方邦电子。
方邦的故事跟兴森不太一样。兴森做的是 PCB 成品,方邦做的是 PCB 上游的关键材料:电磁屏蔽膜。
这东西干什么用的?手机里面的柔性电路板,各种电子信号在上面跑,互相之间会产生电磁干扰。电磁屏蔽膜就是一层极薄的金属膜,贴在柔性电路板上,把干扰隔开。
2010年之前,这个市场100%被日本企业垄断。主要是拓自达和东洋科美两家。国内手机厂商买这东西,没有议价权,要多少给多少。
方邦的创始人苏陟,大连理工毕业,后来又去上海交大读了电气工程。在电子制造行业混了十几年,做过电镀工程师,在好几家电子企业待过。2010年12月,他在广州注册了方邦电子,目标非常明确:替代日本的电磁屏蔽膜。
做这东西的工艺有多复杂?要在一张比 A4纸还薄的聚酰亚胺薄膜上,先做真空溅射镀上一层金属种子层,再电镀加厚,再涂布胶层,每一步的精度都要控制在微米级。苏陟早期连设备都买不到现成的,自己设计、自己组装。
2012年,方邦做出了第一批合格的电磁屏蔽膜产品。送到下游客户那里测试,性能指标达到日本产品的水平。
听着很顺利对吧?中间有个插曲没什么人提。方邦拿到第一个大客户认证之前,经历了将近一年半的反复送样、测试、退回、改进、再送样。下游的终端品牌商不敢用你的东西。你说性能一样,他说我用日本的用了十年没出过事,凭什么换你的?万一在我的手机上出了问题,一个批次就是几十万台,谁扛得起这个损失?
苏陟的做法是死磕。每次退回来的样品,拿回去分析问题,改配方或者调工艺参数,再送。这种活没有什么取巧的余地。
方邦后来成了科创板首批上市的企业之一。国内电磁屏蔽膜市场,方邦吃下了将近一半的份额。
兴森那边进展更慢、更难。
IC 封装基板这个东西,涉及到一种叫 ABF(味之素积层膜)的核心材料。这个名字起得很绝,"味之素"就是日本那个做味精的公司。对,你没看错,做味精的公司,在做氨基酸调味料的过程中偶然发现了一种绝缘膜材料的配方,然后就成了全球 IC 封装基板绝缘层材料的绝对垄断者。全球 ABF 膜的供应,味之素一家占到90%以上。你要做 IC 封装基板,材料得找它买。
这就有点尴尬了。你要替代日本的产品,却必须用日本的核心材料。
兴森的量产之路磕磕绊绊。良率爬坡爬了好几年。做20层以下的 FCBGA 封装基板,日本企业的良率是85%以上,兴森一开始只有50%出头。每报废一块基板,几百块钱就没了。
有段时间兴森的封装基板业务一直在亏钱。投资者不耐烦了,股价承压。圈里有人说邱醒亚步子迈太大了,好好做样板不好吗。
他没停。
到2024年前后,兴森的 ABF 载板已经跑通了小批量生产线。产品开始供给华为、寒武纪、海光这些国内芯片客户。20层以下的封装基板良率稳定在80%以上。离日本顶尖水平还有差距,但差距在肉眼可见地缩小。
广州黄埔的 PCB 产业集群,到这个时候已经不是那个只会帮人打样的角色了。
兴森做封装基板,方邦做电磁屏蔽膜,杰赛科技做高频微波板,金百泽做快速打样和电子制造服务。再加上上游的覆铜板材料、化工辅料企业,下游对接华星光电、视源电子等终端大厂。一条粗糙但完整的产业链,在科学城那片区域长了出来。
说「粗糙」是因为跟日本比,差距还真不小。
日本的 PCB 产业链有多成熟?从基板材料到光刻胶到激光钻孔设备,每个环节都有深耕几十年的专业企业。揖斐电做高端基板用的陶瓷材料,日立化成做覆铜板原材料,迪斯科做精密切割设备。一家企业只做一个环节,做到极致。中国的现状是,很多环节还在用日本和德国的进口设备、进口材料。设备是人家的,材料是人家的,你能控制的只是中间的制造工序。

IC 封装基板这个领域更夸张。Prismark 的行业报告显示,2023年全球 IC 封装基板市场里,日本企业占了35%以上,台湾企业占了30%左右,韩国占了20%。中国大陆企业的份额?个位数。
一个叫深南电路的深圳企业也在做封装基板,也在爬坡。珠海越亚也在做。大家都在往上冲,但没有谁敢说已经追上了。
高端 HDI 板那边的情况稍微好一些,这可能是中国 PCB 企业跟日韩差距最小的领域了。鹏鼎控股是全球最大的 PCB 制造商,苹果的核心供应商,HDI 板做得很强。东山精密靠收购海外资产在 FPC 领域也站稳了脚跟。这些企业的总部不在黄埔,但技术溢出和人才流动对黄埔的产业生态有拉动作用。
苹果的供应链这两年确实在往中国大陆倾斜。以前 iPhone 里面的高端 HDI 板和柔性电路板主要从日本旗胜和台湾鹏鼎采购,现在大陆供应商的占比在上升。原因不复杂:一是技术追上来了,二是成本低,三是苹果自己也在做供应链分散,不想把鸡蛋全放在一个篮子里。
盐田港海关2024年的进出口数据里,PCB 相关产品的出口增速超过15%。这个数字不全是黄埔的贡献,但珠三角 PCB 集群的整体势头能从中看出来。
有个事情要承认:中国 PCB 「大而不强」的格局还没根本改变。
产值第一不等于技术第一。产值里面相当一部分是低附加值的中低端板。Prismark 的数据拆开看,单面板和双面板的平均售价,中国企业跟东南亚的报价差不多。真正高价、高毛利的封装基板和高阶 HDI,中国企业能吃到的份额还是太小。
高端 PCB 的制造设备也是个问题。激光钻孔机主流品牌是德国 LPKF 和日本三菱。直接成像设备用的是以色列奥宝科技。检测设备是德国的。这些设备一台几百万到上千万人民币,而且供应商有自己的节奏,你加钱也不一定能提前拿到货。
材料端就更不用说了。ABF 膜被味之素垄断,高频高速覆铜板被罗杰斯和松下主导,电子级玻纤布主要来自日本。你从头到尾梳理一遍产业链,会发现大量"卡点"。某些关键材料的国产替代率不到20%,具体比例各家机构的统计口径不一样,但方向一致:还差得远。
环保也是个压力。PCB 制造涉及大量化学药液,蚀刻液、电镀液、清洗液,废水处理的成本逐年上升。广州这边的环保监管这几年越来越严格,有些小厂已经因为环保不达标被关停了。黄埔区政府在推集中式的废水处理园区,但从企业的反馈来看,运营成本确实涨了不少。

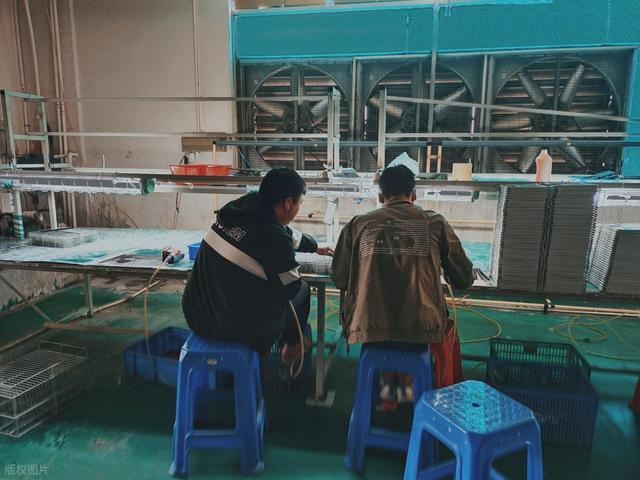

再说人的问题。PCB 工厂的一线工人,干的是什么活?在无尘车间里穿着防尘服,对着显微镜做线路检查,或者操作蚀刻设备。夏天穿无尘服闷得浑身是汗,冬天化学药水冰手。月薪在黄埔这边大概5000到8000。年轻人不太愿意干。招工难不是黄埔一个地方的问题,整个珠三角的制造业都面临这个事。
邱醒亚前两年在一个行业论坛上有段发言,大意是中国 PCB 企业现在最缺的不是产能也不是市场,是耐得住性子做底层技术积累的决心。原话比这委婉,意思差不多。他这人说话的习惯是绕两圈才到正题,开会经常把人绕晕。可在技术方向上,盯得很死。
方邦的苏陟更直接一些。他有个习惯,每年亲自到客户的产线上去看方邦的屏蔽膜在实际使用中的状态,拍照带回来给研发团队分析。有一次他发现一个客户在贴膜环节的操作温度比标准值高了5度,导致膜的剥离强度下降。这种事正常渠道走质量投诉流程就行了,他非要弄清楚为什么客户会把温度调高。最后查出来是客户那边的贴合设备老化了,温控不准。
这跟他做电磁屏蔽膜关系不大。但他就是要搞清楚。

黄埔科学城现在有多少家跟 PCB 相关的企业?没有特别精确的官方口径。广州开发区管委会的产业目录里,电子信息类企业超过600家,其中跟电路板产业链直接相关的,估计几十家的规模。不算多,跟深圳的宝安、东莞的长安比不了体量,但在高精度、高密度方向上有自己的特点。
一步一步来,会越来越好的。
